產品概述
制造驗收技術標準
1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-2002的規定。
2、結構長度按E101的規定或按用戶提供尺寸。
3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供尺寸。

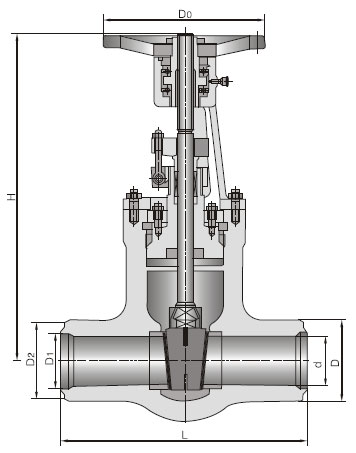

樣圖：
| 型號 | 公稱通徑 | 主要尺寸 | |||||
| L | D | D1 | D2 | H | D0 | ||
|
Z61Y-250 Z61Y-320 Z60Y-250 Z60Y-320 Z60Y-P54 140V Z60Y-P54 170V Z61Y-P54 140V Z61Y-P57 170V |
50 | 280 | 82 | 50 | 78 | 586 | 300 |
| 65 | 350 | 105 | 68 | 93 | 650 | 320 | |
| 80 | 470 | 120 | 83 | 110 | 680 | 400 | |
| 100 | 550 | 150 | 108 | 145 | 755 | 450 | |
| 125 | 600 | 195 | 129 | 172 | 830 | 500 | |
| 150 | 700 | 225 | 166 | 183 | 1050 | 550 | |
| 175 | 750 | 255 | 166 | 183 | 1050 | 600 | |
| 200 | 800 | 285 | 208 | 243 | 1050 | 650 | |
| 225 | 850 | 300 | 208 | 243 | 1100 | 700 | |
